1. Functie van het snijmechanisme
Het kenmerk van de steek van deoverlock naaimachineis dat het langs de rechterrand van het naaimateriaal wordt genaaid. De rechte naald doorboort het materiaal en de bovenste en onderste gebogen naalden werken samen om de draad te haken om een 500--type steek te vormen die de rand van het naaimateriaal bedekt. Om een nette steekuitstraling te verkrijgen, zijn alle overlocknaaimachines uitgerust met een paar op en neer bewegende snijgroepen om het naaimateriaal te snijden, zodat het naaimateriaal een nette rand heeft. Op deze manier kan worden gegarandeerd dat de vorming van de steek van uitstekende kwaliteit en uitstekende stabiliteit is tijdens het naaien. De positie van de snijgroep bevindt zich aan de rechterkant van de overlocknaaimachinenaald, zoals weergegeven in de rode cirkel in het midden links van Afbeelding 1.

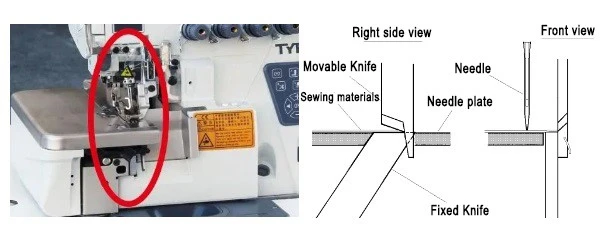

Figuur 1: Montage van het snijmes van de overlockmachine
2. Samenstelling en werkingsprincipe van het snijmechanisme
De snijmessengroep van de overlocknaaimachine bestaat uit een bewegend mes en een vast mes, die aan de rechterkant voor het naaldbewegingscentrum zijn geïnstalleerd. De afstand tussen de snijlijn van de snijmessengroep en het naaldcentrum bepaalt de breedte van de overlocksteek. Meestal is het vaste mes aan de onderkant van de naaldplaat geïnstalleerd en ligt het vaste mesblad gelijk met het naaldplaatvlak; het bewegende mes is op de bewegende meshouder aan de bovenkant van de naaldplaat geïnstalleerd, zoals weergegeven in de rode cirkel in de linker afbeelding van Afbeelding 1. Het bewegende mes zwaait de bewegende meshouder door het transmissiemechanisme om het bewegende mes aan te drijven om op en neer te bewegen. Wanneer het bewegende mes valt, grijpt het in op het vaste mes om het naaimateriaal te snijden, zoals weergegeven in Afbeelding 2.
Figuur 2: Snijproces van de snij-eenheid van de overlocknaaimachine
Het snijmechanisme van de overlocknaaimachine is relatief complex (zoals weergegeven in Afbeelding 3) en de meeste mechanismen bevinden zich in de behuizing, met slechts een klein aantal mechanismen die zichtbaar zijn. Het werkingsprincipe wordt als volgt beschreven:
De snij-aandrijfkracht komt van de hoofdas. Wanneer de hoofdas 10 met de klok mee draait, drijft deze de beweegbare mesverbindingsstangconstructie 9 aan om op en neer te bewegen door de nok 8; het bovenste uiteinde van de beweegbare mesverbindingsstang 9 is verbonden met de beweegbare meskruk 12, zodat de beweegbare mesas 13 zwaait, en het linkeruiteinde van de beweegbare mesas 13 drijft de beweegbare meshouder 14 aan om het beweegbare mes 16 (het beweegbare lemmet is bevestigd aan de beweegbare meshouder door de beweegbare meszitting) op en neer te laten zwaaien; onder de continue rotatie van de hoofdas zal het beweegbare mes 16 een continue op- en neergaande beweging vormen, ingrijpen met het vaste mes 5 dat eronder is geïnstalleerd, en samenwerken met elkaar om het effect te bereiken van het snijden van het naaimateriaal, zoals weergegeven in Afbeelding 3.

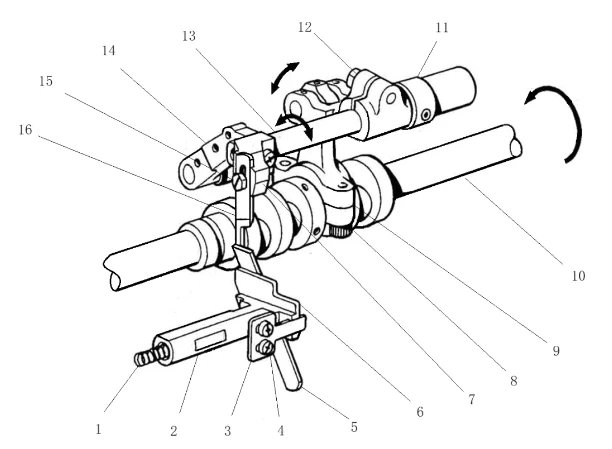

Figuur 3: Snijmesmechanisme
1-veer 2-vaste meszitting 3-vaste mes drukplaat 4-vaste mes drukplaat bevestigingsschroef 5-vast mes lemmet 6-vaste meszitting 7-beweegbare meszitting 8-snijnok 9-beweegbare mes drijfstang montage 10-spindel 11-snijas spanring 12-beweegbare mes kruk 13-beweegbare mes as 14-beweegbare mes houder 15-beweegbare mes bevestigingsschroef 16-beweegbaar mes lemmet
Om de installatie en afstelling te vergemakkelijken, worden de snijmessen op de verstelbare positie van de snijmessenzitting geïnstalleerd door middel van een drukplaat of schroeven, en kunnen ze eenvoudig in hoogte en links- en rechtsom worden afgesteld. De snijmessengroep bestaat uit een bewegende snijmessen en een vaste snijmessen. De bewegende en vaste snijmessen zijn beide dunne platen van staal met een hoge hardheid. Sommige bewegende snijmessenkoppen zijn ingelegd met superhard gelegeerd staal, wat de hardheid en slijtvastheid van de bewegende snijmessen aanzienlijk verbetert. Meestal is de hardheid van de bewegende snijmessen groter dan die van de vaste snijmessen, zoals weergegeven in Afbeelding 4. De vorm van het bewegende snijmes is relatief complex. De slanke vorm van de bewegende snijkop is bedoeld om betrouwbare geleiding te bieden tijdens de beweging om directe botsingen tussen de bewegende en vaste snijmessen te voorkomen. De lange groef aan de staart wordt gebruikt om het snijmes met schroeven vast te zetten en de hoogte aan te passen.
Figuur 4: Vorm en structuur van de snijder van de overlocknaaimachine
3. Aanpassingsvereisten voor snijcoördinatie
Om een goed snij-effect te bereiken bij het naaien met hoge snelheid, vereist het snijmechanisme (snijmechanisme) van de overlocknaaimachine de afstelling van de beweegbare en vaste messen. Hieronder volgen de afstellingsvereisten.
1. De boven- en ondercoördinatie moeten "overlappen":
Ten eerste moet de hoogte van het vaste mes zo zijn dat het lemmetoppervlak gelijk ligt met het vlak op de naaldplaat en de voor- en achterkant van het lemmet evenwijdig zijn aan de naaldplaat.
Vervolgens is de hoogte van het beweegbare mes. Wanneer het handwiel wordt gedraaid om het beweegbare mes naar het laagste punt te laten zakken, moet het beweegbare mesblad een bepaalde overlap hebben met het vaste mesblad. Het aanpassingsbereik ligt tussen {{0}}.5~1.0mm. Als de overlap te klein is, is het gemakkelijk om het naaimateriaal te snijden of "gebroken zijde" problemen te veroorzaken. Als de overlap te groot is, is het gemakkelijk om problemen te veroorzaken zoals versnelde slijtage van de snijder, verminderd openingsbereik van het beweegbare mes en verhoogde machinebelasting.
Figuur 5: Overlap van het snijmes
Werkwijze voor het aanpassen van de bovenste en onderste positie van het beweegbare mes: Draai aan het handwiel om het beweegbare mes naar het laagste punt te brengen, draai de schroef van het beweegbare mes los, beweeg het lemmet van het beweegbare mes omhoog en omlaag naar het juiste bereik en draai ten slotte de schroef van het beweegbare mes vast, zoals weergegeven in Afbeelding 5.
2. De horizontale pasvorm moet nauw aansluiten
De horizontale passing van het bewegende vaste mes moet "dichtbij" zijn om een goed snij-effect te bereiken. Afbeelding 6 links is een diagram van de positie-aanpassing van het overlockende gemotoriseerde vaste mes ter referentie bij het aanpassen.
Bepaal bij het afstellen eerst de positie van het vaste mes. Draai de schroef van de vaste meszitting los en verplaats de vaste meszitting om de horizontale (linker en rechter) positie van het vaste mes af te stellen. Pas de horizontale positie van het vaste mes aan op basis van de steekbreedte die de hele machine nodig heeft. U kunt een stalen liniaal of schuifmaat gebruiken om de breedte te meten. Nadat u hebt bevestigd dat deze correct is, draait u de schroef van de vaste meszitting vast.
Figuur 6: Afstelling van de pasvorm van het snijmes
Pas vervolgens de horizontale positie van het bewegende mes aan, draai de schroeven van de bewegende meszitting los en beweeg de bewegende meszitting horizontaal (links en rechts) om de bewegende meszitting zo aan te passen dat het bewegende mes en het vaste mes dicht bij elkaar zitten. Let op dat deze overeenkomende relatie dicht bij elkaar moet liggen om een goed snij-effect te bereiken, maar niet te strak om overmatige belasting en versnelde slijtage te voorkomen. U moet meer oefenen om het juiste gevoel onder de knie te krijgen, zoals weergegeven in Afbeelding 6. Let op dat nadat de horizontale positie is aangepast, de schroeven van de bewegende meszitting moeten worden vastgedraaid.
3. De lengte-eisen van de snijder moeten recht zijn
De longitudinale aanpassing van de bewegende en vaste messen moet recht zijn. Hiervoor is het nodig dat het snijmesoppervlak volledig vlak is. De voor- en achterkant moeten in een rechte lijn liggen en er mag geen sprake zijn van scheefstand. Zo worden snij-effecten van hoge kwaliteit en een stabiele en betrouwbare werking van het snijmes verkregen, zoals weergegeven in Afbeelding 7 aan de linkerkant.
Figuur 7 toont drie veelvoorkomende typische toestanden van de bewegende en vaste mesmatching. De linker figuur is de correcte matching toestand, de bewegende en vaste messen matchen recht en dicht; de toestand in de middelste figuur zal geen snijwerk, slecht snijwerk, ruwe en ongelijke randen en in ernstige gevallen, "blokkerings"-fenomeen produceren; de toestand in de rechter figuur zal ongelijkmatig snijden en snelle slijtage van de voorkant van de snijder produceren.
Figuur 7: Snijmachine die aan de longitudinale vereisten voldoet
4. Veelvoorkomende problemen en onderhoud van het snijmechanisme
1. Kunt u het materiaal niet snijden?
① Controleer eerst of de bewegende en vaste messen helemaal niet in de in elkaar grijpende toestand zijn. Het kan zijn dat de bovenste en onderste posities niet overlappen (zie afbeelding 5) of dat de linker- en rechterposities niet dicht bij elkaar liggen (zie afbeelding 7)? Deze situatie wordt meestal veroorzaakt door de plotselinge ontmoeting van harde voorwerpen of dikke en harde delen tijdens normaal naaien, waardoor het bewegende mes met sterke kracht wordt veranderd. Het is noodzakelijk om te resetten en aan te passen om ervoor te zorgen dat de bewegende en vaste messen in de beste staat zijn, en vervolgens de bevestigingsschroeven van de bewegende en vaste messen vast te draaien, zie afbeelding 6;
② Bovendien, als de onderdelen van de bewegende en vaste messen niet stevig vastzitten, zullen er problemen zijn met het niet snijden van het materiaal. Als de schroeven niet stevig genoeg vastzitten, zullen ze losraken door de trillingen van de machine tijdens de werking, wat er uiteindelijk toe zal leiden dat de bewegende en vaste messen uit positie raken en het materiaal niet snijden;
③ Ten derde is het snijmes ernstig "gepassiveerd". Het snijmes slijt snel wanneer de overlockmachine continu werkt, vooral bij het verwerken van "harde, dikke en dichte" naaimaterialen, is de kans groter dat het sneller slijt. Bij gebruik moet u de slijtage van het mes op tijd controleren. Als u merkt dat het mes "passief" is, moet u het op tijd vervangen;
④De vierde mogelijkheid is dat er een "circuitonderbreking" in het snijmechanisme zit, waardoor het bewegende mes zijn aandrijfkracht verliest en niet kan snijden. In dit geval moet u de behuizing openen voor inspectie. Of het nu gaat om losse mechanismesamenwerking of kapotte onderdelen, dit probleem kan worden veroorzaakt. Als het eenmaal is gevonden, kan het worden gerepareerd.
2. Het materiaal is niet volledig afgesneden en er is een fenomeen van "gebroken lotuswortels en zijden draden"
① De overlapping van de snijder is niet voldoende of te klein. Pas volgens figuur 5 de bovenste en onderste hoogtes van de bewegende snijder opnieuw aan om de overlapping van de bewegende en vaste snijders op de juiste manier te vergroten;
② De snijder is niet recht, zoals het voorste contact van de bewegende snijder aan de rechterkant van Afbeelding 7. Deze moet opnieuw worden afgesteld op de overeenkomende verhouding die links in Afbeelding 7 wordt weergegeven om volledige rechtheid te bereiken;
③ De bewegende snij-overbrenging is niet continu. Controleer of de onderdelen van het overbrengingsmechanisme los of versleten zijn, en draai de losse onderdelen opnieuw vast en vervang de versleten onderdelen door nieuwe onderdelen;
④ Het snijblad vertoont plaatselijke slijtage, halfronde slijtage en plaatselijke schade, enz., waardoor het nodig is om het overeenkomstige snijblad te vervangen of onmiddellijk te slijpen om alle beschadigde delen weg te slijpen, zoals weergegeven in Afbeelding 8.
Figuur 8: Slijtage en schade aan het snijmesblad
3. De snijkant lijkt "gekarteld"
① Het snijmes is niet recht en de ingrijping van de bewegende en vaste messen moet opnieuw worden afgesteld. Stel correct af volgens Figuur 7;
② De invoer is niet soepel, wat resulteert in ophoping van de rand van het naaimateriaal. Deze situatie kan worden aangepast door enerzijds de grootte van de differentiële invoer te wijzigen, en anderzijds kan de rand van het naaimateriaal worden aangepast door handgebaren tijdens het naaien;
③ Wat betreft naaimaterialen, de rand is gekruld, de rand is bevestigd of de rand is vergrendeld na het plooiproces. Dit probleem is vatbaar om te voorkomen, wat kan worden verbeterd door de verwerkingstechnologie en -procedures te veranderen.
4. Het snijmes blokkeert het naaimateriaal
① Het snijmes is ernstig versleten en kan het naaimateriaal niet normaal snijden. Deze situatie blokkeert ook de voortgang van het naaimateriaal. Om deze situatie te herstellen, moet u het mes vervangen door een scherp mes, of het onmiddellijk slijpen en vervangen, zoals weergegeven in Afbeelding 8;
② Het bewegende mes heeft geen op- en neergaande beweging en stopt op zijn plaats, waardoor het naaimateriaal direct wordt geblokkeerd. Controleer eerst of het vaste deel van het bewegende mes los zit, zodat het geen kracht kan overbrengen; als er geen probleem is gevonden in het externe mechanisme, is het noodzakelijk om het snijmechanisme in de behuizing verder te controleren. Het kan zijn dat de bevestigingsschroeven van het mechanisme los zitten, of dat onderdelen kapot zijn, of dat de snijnok abnormaal versleten is, waardoor het bewegende mes kracht verliest en op zijn plaats stopt en het naaimateriaal niet kan snijden. In dit geval is het noodzakelijk om het mechanisme opnieuw vast te draaien of nieuwe onderdelen te vervangen voor reparatie;
③ De bewegende en vaste messen zijn niet ingeschakeld en het naaimateriaal wordt helemaal niet gesneden. De bovenste en onderste posities en de linker en rechter posities van de bewegende en vaste messen zijn niet op hun plaats. Als een aspect niet op zijn plaats is, wordt het naaimateriaal niet gesneden en wordt het materiaal geblokkeerd, dus de inschakeling van de snijder moet zorgvuldig worden afgesteld;
④ De persvoet hindert het naaimateriaal. De persvoet van de overlocknaaimachine bestaat uit verschillende onderdelen en de structuur en vorm zijn relatief complex, zoals weergegeven in Afbeelding 9. Mogelijke redenen zijn dat de druk van de persvoet te groot is, waardoor het naaimateriaal te strak wordt aangedrukt en niet soepel kan passeren. Het is noodzakelijk om de druk van de persvoet opnieuw aan te passen om deze te verminderen. Bovendien is het mogelijk dat de persvoetbodemplaat niet als geheel vlak is, het oppervlak van elk onderdeel van de bodemplaat te ruw is of dat er krassen en bramen zijn, waardoor het naaimateriaal kan worden geblokkeerd. De persvoetbodemplaat moet worden gepolijst om krassen en bramen te verwijderen en ten slotte gepolijst om deze glad te maken;
Afbeelding 9: Overlockmachine-naaivoet
⑤ De invoer verloopt niet soepel, zoals weergegeven in de onderstaande afbeelding, het naaimateriaal hoopt zich op (zoals weergegeven in de linkerzijde van afbeelding 10). Deze situatie wordt over het algemeen veroorzaakt door de slechte coördinatie tussen het transporttanddifferentieel en de aard van het naaimateriaal, en de overmatige slag van de differentiaaltand (secundaire transporttand). We moeten de naaitafelafdekking van de overlocknaaimachine openen en de differentiaalverhouding aan de linkerkant van de machinekop aanpassen, zoals weergegeven in de rechterzijde van afbeelding 10. De moer die overeenkomt met de pijl in de afbeelding is de "differentiaalverhoudingsaanpassingsmoer". Wanneer de moer wordt losgedraaid en omhoog wordt getrokken, wordt het naaimateriaal uitgerekt, en wanneer deze naar beneden wordt getrokken, wordt het naaimateriaal verkort. Pas de slaggrootte van de differentiaaltand aan op basis van de aard van het naaimateriaal om de beste invoerstatus te bereiken. Vergeet niet om de moer vast te zetten nadat de aanpassing correct is;
Figuur 10
⑥ Andere invloeden, zoals het onderste oppervlak van de naaldplaatconstructie is niet glad en heeft zelfs krassen en bramen, het vaste mes steekt uit het naaldplaatvlak wanneer geïnstalleerd, de naaldplaatschroef steekt uit het naaldplaatvlak en de bovenste gebogen naald raakt het naaimateriaal. Deze kunnen ook problemen met materiaalobstructie veroorzaken. Controleer en los ze een voor een op.
Opmerking: Over het slijpen van messen
De snijmessengroep die in de overlocknaaimachine wordt gebruikt, is een standaardconfiguratie, met twee stukken bewegend mes en vast mes. Wanneer de machine werkt, bevindt deze zich altijd in de staat van op- en neergaande beweging om het naaimateriaal te snijden, dus slijt het snel. Het slijpen van het mes is een goede manier om de naaikwaliteit effectief te verbeteren, de gebruikstijd van de messengroep te verlengen en kosten te besparen. Het wordt aanbevolen om het breed te gebruiken in uw werk.
Meestal, omdat de vorm van het bewegende mes complex is en de productiekosten hoog zijn, terwijl de vorm van het vaste mes eenvoudig is en de kosten laag zijn, is het bewegende mes gemaakt van superhard legeringsmateriaal om de hardheid van het lemmet hoger te maken dan het vaste mes. Het doel is om de slijtage van het bewegende mes te verminderen en het aantal vervangingen te verminderen. Daarom is het vaste mes over het algemeen gevoelig voor slijtage. De slijpmethode is als volgt: bereid eerst een stuk oliesteen voor met een plat oppervlak, druppel er smeerolie op en bepaal de twee belangrijkste slijphoeken van het vaste mes, zoals weergegeven in Afbeelding 11. Gebruik vervolgens beide handen om het lemmet stabiel te houden in de slijphoek, houd deze hoek aan en duw plat naar voren, en het lemmet kan na meerdere keren weer scherp worden. Onthoud de essentiële slijpprincipes: houd de handhoek ongewijzigd, duw met kracht naar voren en ontspan bij het terugtrekken! Nadat het slijpen is voltooid, moet er een visuele inspectie worden uitgevoerd om er zeker van te zijn dat het mes weer scherp is, dat de hoek van het slijpoppervlak gelijkmatig is en dat er geen sprake is van 'terugdraaien'.
Afbeelding 11: Het slijpen van het snijblad van de overlocknaaimachine
Let op! De hoek van 62 graden van het vaste mes is de data van de meeste overlock naaimachines, en er zijn andere hoekdata zoals 45 graden. Daarom moet het slijpen worden uitgevoerd volgens de specifieke situatie van de overlock naaimachine. Een van de meest fundamentele vereisten is dat nadat het vaste mes op de overlock naaimachine is geïnstalleerd, het bladoppervlak volledig parallel (gelijk) moet zijn met het oppervlak van de naaldplaat.
Als het bewegende mes geslepen moet worden, is een elektrische slijper vereist en moet een speciaal hardmetalen slijpwiel worden gekocht. Als amateuromstandigheden niet beschikbaar zijn, kan het hardste slijpwiel dat voorhanden is, worden geprobeerd. Let op de veiligheid bij het slijpen op een slijpmachine. Het slijpwiel moet gestaag worden vervangen en de veiligheidskap en oogbescherming moeten compleet zijn. Richt bij het slijpen op het mes en houd het mes stevig vast met beide handen, en doe het beetje bij beetje, omdat elk licht contact veel zal afslijpen.
